螺旋給料機的產品簡介

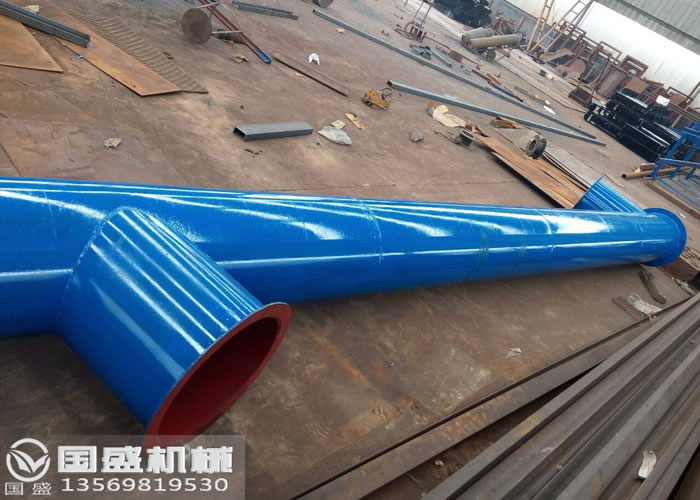

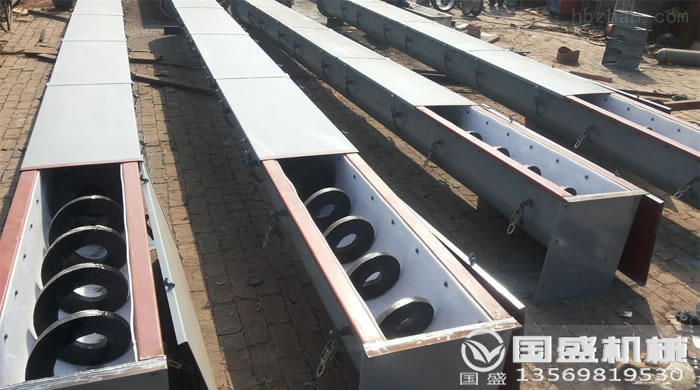

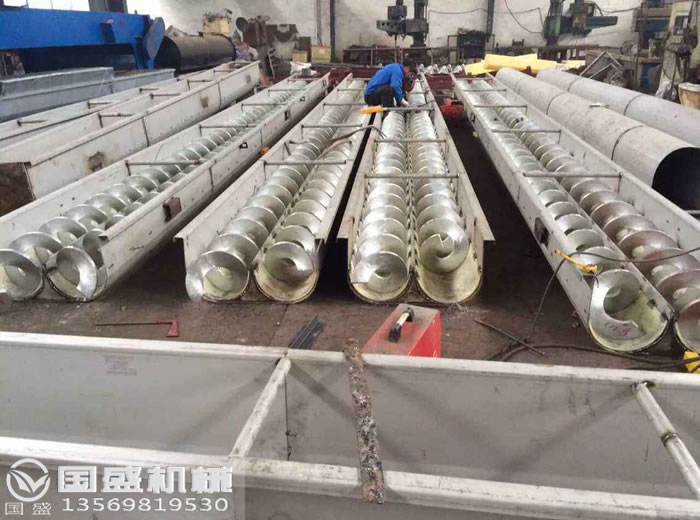

螺旋給料機是利用螺旋管向前推移物料的輸送設備，也可以叫做螺旋輸送機，俗稱絞龍。該設備能夠水平、傾斜或垂直輸送物料，物料可以在密封螺旋管內進行喂料。從外觀上看該設備可以分為U型螺旋給料機和管式螺旋給料機兩種，從內部結構上可分為有軸螺旋給料機和無軸螺旋給料機，不同的樣式有著不同的作用，客戶可以根據自己實際情況進行選購，該設備被廣泛用于建筑工地、飼料加工廠、礦上或糧油等行業中。
螺旋給料機的工作原理
該設備在喂料時，設備的螺旋片會不停的轉動，下料口處有止推軸承，用于承受物料給螺旋片的軸向力和徑向力，而進料口處有向心軸承，物料在旋轉螺旋葉片的推移下沿著輸送機的槽底向前移動，從而完成喂料作業。如果長距離喂送物料，可以在螺旋管的中間加裝吊軸承，用于防止螺旋管變形或彎曲。
U型有軸螺旋給料機的技術參數
| 規格 | 主要技術性能 | 驅動裝置 | 驅動裝置 | 重量 | |||
| 直徑 | 長度 | 產量（水泥）t/h | 轉速(r/min) | 減速機 | 電動機 | ||
| 型號 | 速比 | 功率 | |||||
| U200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| U200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| U250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| U250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| U300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| U300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| U400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| U400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| U500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| U500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| U600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| U600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
U型無軸螺旋給料機的技術參數
| 規格 | 主要技術性能 | 驅動裝置 | 驅動裝置 | 重量 | |||
| 直徑 | 長度 | 產量（水泥）t/h | 轉速(r/min) | 減速機 | 電動機 | ||
| 型號 | 速比 | 功率 | |||||
| WLS200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| WLS200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| WLS250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| WLS250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| WLS300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| WLS300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| WLS400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| WLS400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| WLS500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| WLS500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| WLS600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| WLS600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
管式有軸螺旋給料機的技術參數
| 型號 | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 |
1500 2000 2500 |
3500-40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 115 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 3580 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 |
2000 2500 3500 |
5500-80000 |
| LS630 | 3000 | 360 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 630 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 800 | 30 | 910 |
管式無軸螺旋給料機的技術參數
| 規格 | LSS150 | LSS200 | LSS250 | LSS300 | LSS400 | LSS500 | ||
| 螺旋體直徑 | Φ150 | Φ184 | Φ237 | Φ284 | Φ365 | Φ470 | ||
| 外殼管直徑 | Φ180 | Φ219 | Φ273 | Φ351 | Φ402 | Φ500 | ||
| 允許工作角度（α） | 0-30° | 0-30° | 0-30° | 0-30° | 0-30° | 0-30° | ||
| 較大輸送長度 | 12 | 13 | 16 | 18 | 22 | 25 | ||
| 較大輸送能力m3/h | 2.4 | 7 | 9 | 13 | 18 | 28 | ||
| 電機 | 型號 | L≤ 7 | Y90L-4 | Y100L1-4 | Y100L2-4 | Y132S-4 | Y160M-4 | Y160M-4 |
| 功率 | 1.5 | 2.2 | 3 | 5.5 | 11 | 11 | ||
| 型號 | L>7 | Y100L1-4 | Y100L2-4 | Y112M-4 | Y132M-4 | Y160L-4 | Y160L-4 | |
| 功率 | 2.2 | 3 | 4 | 7.5 | 15 | 15 | ||
螺旋給料機的優點和缺點
1、該設備的優點體現在結構簡單，便于操作，尺寸雖小，但是密封效果卻很好，能夠很好的起到防塵作用，針對那些衛生要求較高的物料或氣味大的物料能夠起到有效的隔離，滿足客戶要求。設備的長短不一，可同時有若干個進料、出料口，工藝安排可隨客戶需要定制，制作比較靈活，但設備運行輸送時卻只能打開一個口，充分完成物料的輸送、混合、攪拌、松散、加熱和冷卻等工藝。較大的優點就是該設備所喂送物料的輸送方向是可逆的，可同時向兩個方向喂送物料。
2、該設備的缺點是由于有螺旋片的推移，不易喂送一些含長纖維及雜質多的物料，避免物料纏繞到螺旋片上。雖說喂送距離長，但是較長的距離也有不大于30米的限制。較大的缺點就是設備的螺旋片與機殼與物料間的摩擦較大，所消耗的動力大，螺旋片和機殼容易被磨損，而物料容易被破碎，客戶要根據自己實際喂送要求決定*終的選購設備。
螺旋喂料機日常檢修的項目
1、軸承和減速機是設備的關鍵性部件，兩者都需要定期對其加油，如果是長距離喂送物料，會安裝有吊軸承，記得要定期查看磨損程度，是否需要更換新的吊軸承。
2、螺旋片是設備的易損件，要定期查看是否需要修補或更換，切記勉強使用。
3、設備的各處聯接螺栓或銷釘長時間的運行，或許會出現松動的現象，要定期對其進行緊固到位，避免松動帶來更大的故障問題。
4、想要喂送的精度高，效果好，要特別注意軸承與螺旋軸的中心線，上下允差不超過1mm。
